Kako razlikovati med A514 stopnje E in A514 stopnje H?
Razlikovanje med A514 razreda E in A514 razreda H je ključnega pomena za specifikacijo, saj sta zasnovana za izrazito različne primarne namene, kljub temu, da si delita enako minimalno mejo tečenja 100 ksi. Glavna razlika je: razred E je optimiziran za povečano odpornost proti koroziji, medtem ko je razred H optimiziran za največjo možno kaljivost v ultra-debelih odsekih.
A514 Razred Eje visoko{0}}trdno, kaljeno in popuščeno legirano jeklo v skladu s specifikacijo ASTM A514, za katerega je značilna minimalna meja tečenja 100 ksi (690 MPa) in izboljšana odpornost proti atmosferski koroziji (približno dvakrat večja od ogljikovega jekla). Ta izboljšana vzdržljivost je dosežena s posebno kemijo s povišano vsebnostjo molibdena (Mo), zaradi česar je primeren za -strukturne komponente z visoko-trdnostjo, kot so palice in okvirji težke opreme, ki bodo izpostavljeni zunanjim vplivom, vendar niso potrebne vse lastnosti namenskega jekla, ki je izpostavljeno vremenskim vplivom.
A514 Razred Hje -zmogljivo, kaljeno in popuščeno legirano jeklo iz družine ASTM A514, zasnovano posebej za aplikacije z izjemno debelino (običajno do 6 palcev ali 150 mm). Doseže standardno najmanjšo mejo tečenja 100 ksi (690 MPa) s pomočjo kemije z višjo vsebnostjo mangana (Mn) v kombinaciji z borom, ki zagotavlja izjemno kaljivost, da se zagotovi ohranitev polne trdnosti tudi v jedru zelo debelih plošč. Njegova primarna uporaba je v najmasivnejših strukturnih komponentah, kot so podnožja ogromnih rudarskih bagrov ali okvirji stiskalnic, kjer so neprimerljive lastnosti debeline kritične-.
Ključne razlike med A514 Gr.E in A514 Gr.H:
A514 Gr.E: Višja vsebnost mangana in ni obvezne zahteve po niklju.
A514 Gr.H: Nižja vsebnost mangana, zahteva 0,3–0,7 % niklja za večjo žilavost.

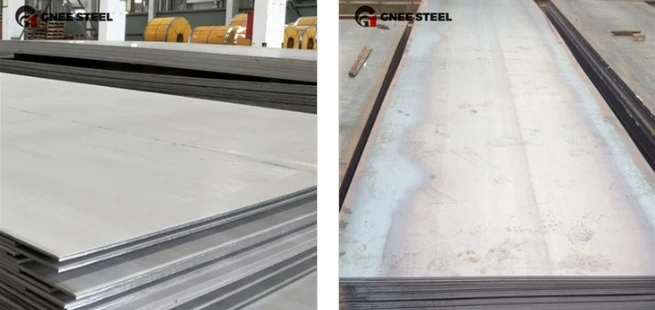

Gnee ponuja jeklene plošče A514 Gr.E in Gr.H iz zaloge, debeline 6–150 mm, širine 5–10 čevljev in dolžine 20–40 čevljev, pripravljene za uporabo v konstrukcijah in težkih strojih.
Kemijska sestava (toplotna analiza, največ %)
| Standardno | Ocena | C | Mn | P | S | Si | Ni | Kr | Mo | V | Ti | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A514/A514M | A514 Gr.E | 0.12–0.20 | 0.4–0.7 | 0.035 | 0.035 | 0.2–0.4 | - | 1.4–2.0 | 0.4–0.6 | - | 0.01–0.1 | 0.001–0.005 |
| ASTM A514/A514M | A514 Gr.H | 0.12–0.21 | 0.95–1.3 | 0.035 | 0.035 | 0.2–0.35 | 0.3–0.7 | 0.4–0.65 | 0.2–0.3 | 0.03–0.08 | - | 0.0005–0.005 |
Mehanske lastnosti
| Standardno | Ocena | Debelina (mm) | Meja tečenja (MPa, min) | Natezna trdnost (MPa) |
|---|---|---|---|---|
| ASTM A514/A514M | A514 Gr.E | Manjše ali enako 65 | 690 | 760–895 |
| ASTM A514/A514M | A514 Gr.H | Manjše ali enako 65 | 690 | 760–895 |
Tako A514 Gr.E kot Gr.H sta idealna za uporabo pri varjenih konstrukcijah, konstrukcijah mostov in težkih strojih, saj zagotavljata ravnovesje med trdnostjo, žilavostjo in možnostjo izdelave.
Učinkovitost in uporaba: Kako se uporabljata A514 stopnje E in A514 stopnje H
To je praktična posledica njihove kemije.
| Vidik | A514 Razred E | A514 Razred H |
|---|---|---|
| Tipična največja debelina | Standardno do 4 palcev (100 mm). | Do 6 palcev (150 mm) ali več. |
| Odpornost proti koroziji | ~2x boljši od ogljikovega jekla. Primerno za nepobarvano ali občasno vzdrževano zunanjo uporabo. | Podobno standardnemu ogljikovemu jeklu. Brez povečane odpornosti proti koroziji. Za izpostavljenost na prostem je potrebno barvanje. |
| Primeri primarnih aplikacij | • Roke bagra za rudarjenje na prostem. • Nebarvane industrijske strukture. • Komponente, pri katerih je barvanje težko, vendar je nekaj odpornosti proti rji koristno. |
• Osnovni okvirji in stebri za ultra-težke stiskalnice. • Najdebelejši deli vlečnih bagrov. • Vsaka komponenta, pri kateri debelina plošče presega 4-5 palcev in trdnost polnega jedra, je obvezna. |
Kaj razlikuje ASTM A514 GR E od drugih razredov?
GR E se odlikuje po nizko-temperaturni žilavosti, zaradi česar je primeren za hladna okolja z izkoristkom do 100 ksi pod 2,5 palca.
Ali je varjenje A514 GR E preprosto?
Da, s predgretjem in ustreznimi polnili, ki preprečujejo pokanje-, so naši krožniki optimizirani za to.
Plošča za ključne aplikacije.
Ploščadi na morju, rudarjenje v hladnih območjih in strukture, ki zahtevajo odpornost na udarce pri nizkih temperaturah.
Celotne specifikacije in podrobnosti so na voljo na zahtevo. Zgornje informacije so na voljo samo kot orientacija. Za posebne konstrukcijske zahteve se obrnite na naše tehnično prodajno osebje.
